Die Messung des aufgebrachten Drehmoments spielt eine entscheidende Rolle in modernen Fertigungs-, Montage- und Prüfprozessen. Von kritischen Verbindungselementen in der Luft- und Raumfahrtindustrie bis hin zu den Montagewerkzeugen in der Automobilproduktion müssen Hersteller eine präzise und gleichmäßige Drehmomentanwendung gewährleisten, um die Qualität und Sicherheit ihrer Produkte zu garantieren.
Drehmomentwerkzeuge wenden Kraft an, während Drehmomentaufnehmer diese messen und überprüfen. Diese speziellen Aufnehmer unterstützen Hersteller bei der Überwachung der Verschraubungsleistung, der Validierung von Werkzeugen sowie der Erfassung und Pflege nachvollziehbarer Drehmomentdaten für kritische Anwendungen.

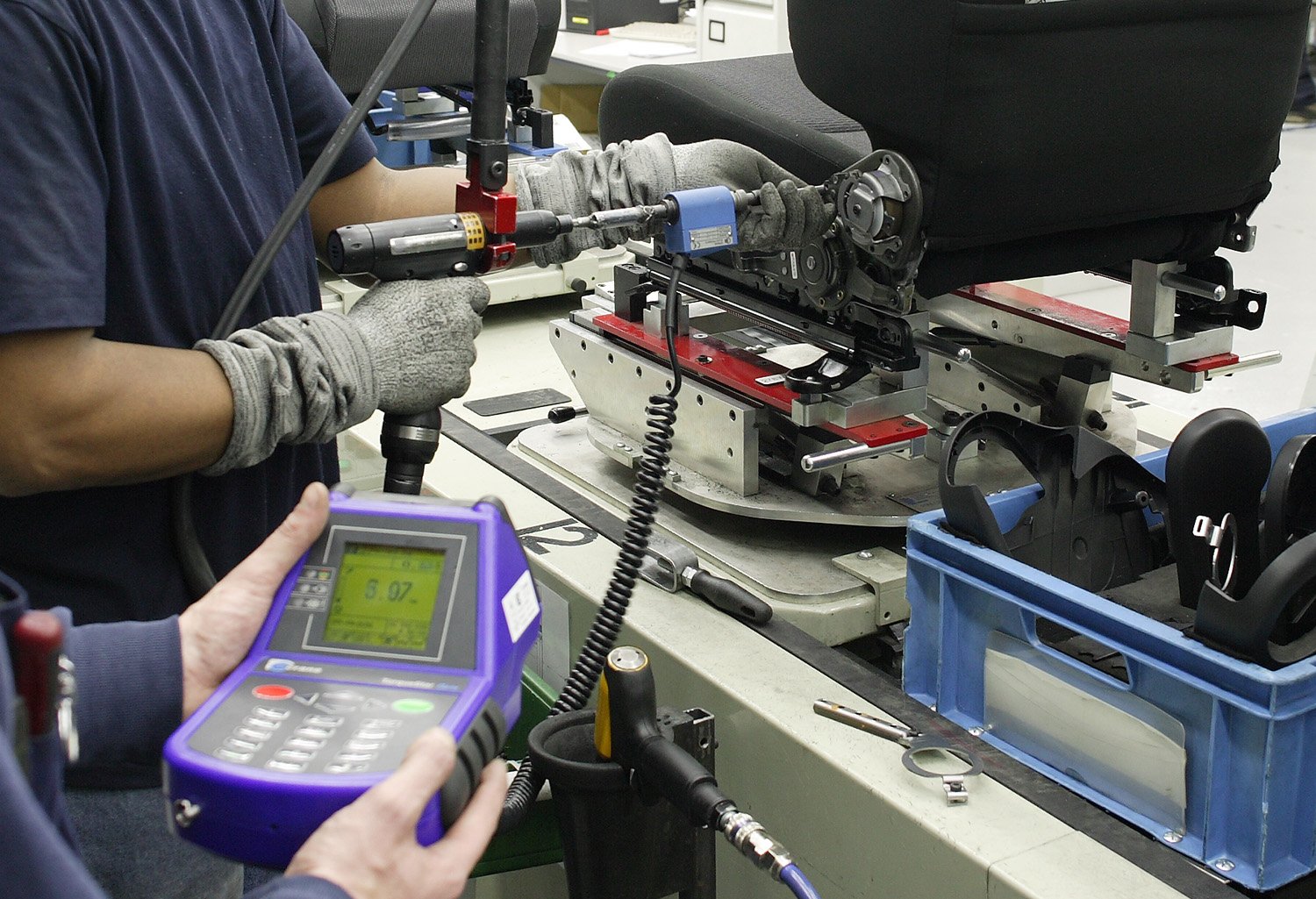

Ein Drehmomentaufnehmer wandelt das mechanische Drehmoment (die auf die Welle wirkende Drehkraft) in ein elektrisches Signal um. Ein Drehmomentdatensammler oder -analysator wandelt dieses Signal anschließend in einen digitalen, lesbaren Drehmomentwert um, sodass Ingenieure und Bediener die Leistung präzise überwachen, aufzeichnen und analysieren können.
Drehmomentaufnehmer finden breite Anwendung in der Qualitätskontrolle, in Produktionsumgebungen und bei der Werkzeugkalibrierung. Sie helfen Herstellern sicherzustellen, dass Verbindungselemente und Bauteile die exakten Drehmomentvorgaben erfüllen und reduzieren so das Risiko von zu geringem oder zu hohem Anzugsmoment.
Es gibt zwei Haupttypen von Drehmomentwandlern:
- Rotierende Drehmomentwandler Sie messen das Drehmoment eines rotierenden Bauteils im Rahmen eines Systems zur dynamischen Echtzeitmessung. Beispielsweise können sie zwischen dem Montagewerkzeug und dem anzuziehenden Befestigungselement eingesetzt werden.
- Statische Drehmomentaufnehmer Sie dienen der Drehmomentmessung ohne Rotation, indem die Spannung oder Dehnung direkt auf sie einwirkt. Sie werden häufig für Prüf- und Kontrollanwendungen eingesetzt.
Sowohl Dreh- als auch statische Messumformer lassen sich als kundenspezifische Systeme für spezielle Industrieumgebungen fertigen. Viele moderne Systeme verfügen zudem über integrierte Funktionen zur Drehzahl- und Winkelmessung. Dies ermöglicht es Herstellern, Daten aus dem gesamten Verschraubungsprozess zu erfassen.
Wie funktioniert ein Drehmomentaufnehmer?
Drehmomentwandler funktionieren, indem sie kleinste mechanische Spannungen erfassen, die durch ein Drehmoment hervorgerufen werden. Obwohl die Bewegung mikroskopisch klein ist, können hochempfindliche interne Komponenten sie präzise messen.
Im Inneren des Messwandlers reagieren Dehnungsmessstreifen auf die durch die Drehkraft verursachte Verformung. Durch die leichte Biegung des Materials unter Last ändert sich der elektrische Widerstand in den Dehnungsmessstreifen.
Der Messumformer wandelt diese Widerstandsänderungen mithilfe einer Wheatstone-Brückenschaltung in elektrische Signale um. Das Signal wird verstärkt und zu lesbaren Drehmomentdaten verarbeitet, die vom Bediener überwacht werden können.
Drehmomentaufnehmer arbeiten in Reihe mit rotierenden Werkzeugen, Motoren oder Baugruppen. Sie messen kontinuierlich das Drehmoment während des Betriebs und eignen sich daher für die Überprüfung von Produktionslinien und die Leistungsprüfung von Werkzeugen.
Bei Crane, unser CheckStar Multi Drehmomentaufnehmer sind für die dynamische Drehmomentmessung in anspruchsvollen Industrieumgebungen konzipiert. Diese Aufnehmer erfassen sowohl das tatsächlich aufgebrachte Drehmoment als auch die Winkelrotation des Verbindungselements – und das alles unter Produktions- und Montagebedingungen.
Einige Rotationssysteme nutzen Schleifringtechnologie, andere hingegen berührungslose Konstruktionen mit Lager- oder Kupplungskonfigurationen. Berührungslose Aufsteckwandler eignen sich für großflächige Anwendungen, bei denen eine Inline-Installation unpraktisch ist.
Arten von Drehmomentaufnehmern
Unterschiedliche Drehmomentmessanwendungen erfordern unterschiedliche Sensorkonfigurationen. Daher gibt es verschiedene Arten von Drehmomentaufnehmern. Die Wahl des richtigen Typs hängt von der Umgebung, den Werkzeugen und der erforderlichen Messgenauigkeit ab.

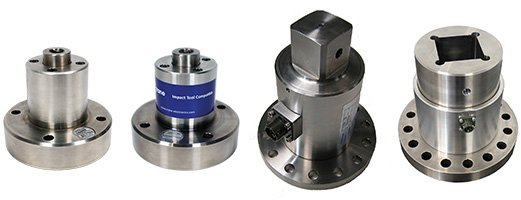

Statische Drehmomentaufnehmer
Statische Drehmomentaufnehmer dienen zur Messung des Reaktionsdrehmoments in stationären Anwendungen. Sie werden häufig für Kalibrierungs-, Prüf- und Verifizierungsaufgaben eingesetzt, bei denen die Drehmomentquelle nicht kontinuierlich rotiert. Darüber hinaus eignen sie sich zur Überprüfung von Impuls- und Schlagwerkzeugen im Rahmen von Wartungs- und Testverfahren.
Crane Electronics bietet eine breite Palette statischer Drehmomentaufnehmer in verschiedenen Ausführungen, darunter Vierkant-Vierkant, Flansch-Vierkant und Flansch-Flansch. Die Standardausführung misst Drehmomente bis zu 5,000 Nm; auch Versionen für Schlagschrauber sind erhältlich. Für höhere Anforderungen erweitert unsere Industrieausführung den Messbereich auf bis zu 75 kNm.

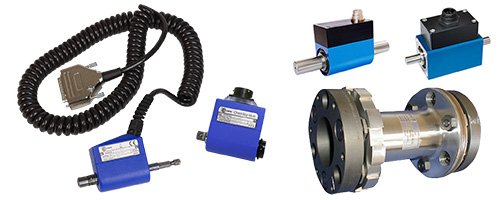

Rotierende Drehmomentwandler
Drehmomentaufnehmer messen das dynamische Drehmoment während der Rotation von Werkzeugen oder Maschinen. Sie werden direkt in das System integriert und ermöglichen es Herstellern, das Drehmoment in Echtzeit während des Betriebs zu überwachen.
Diese Wandler und Sensoren finden breite Anwendung in Montage- und Fertigungsprozessen zahlreicher Branchen, in denen qualitativ hochwertige Produkte aus Sicherheits- und Konformitätsgründen unerlässlich sind. Beispiele hierfür sind die Luft- und Raumfahrt-, Automobil-, Schiffs- und Energieerzeugungsindustrie.
Crane bietet ein umfassendes Sortiment an Drehmomentaufnehmern, von Vierkant- und Sechskantantrieben mit Messbereichen bis 5000 Nm bis hin zu Schleifring-, berührungslosen Lager-, Kupplungs- und Klemmsystemen, die Drehmomente bis 20 kNm und mehr messen können. Diese Flexibilität ermöglicht es Herstellern, den passenden Aufnehmer für ihre jeweiligen Betriebsanforderungen zu finden.
Kundenspezifische Drehmomentwandler
Einige Branchen benötigen spezielle Drehmomentmesslösungen. In diesen Fällen können kundenspezifisch entwickelte Messwandler einzigartige Montagemöglichkeiten, Drehmomentkapazitäten oder integrierte Messfunktionen bieten.
Für anspruchsvolle industrielle Umgebungen, Offshore-Einsätze und spezielle technische Anwendungen werden kundenspezifische Messumformer entwickelt. Diese Sonderanfertigungen übertreffen die Drehmomentkapazitäten unserer Standardbaureihen und erreichen Werte bis zu 1.4 MNm für anspruchsvolle Anwendungen.
Warum ist eine genaue Drehmomentmessung wichtig?
Eine präzise Drehmomentmessung ist in allen Anwendungsbereichen unerlässlich. Sie unterstützt Hersteller dabei, die Produktqualität zu sichern, die Sicherheit zu verbessern und Betriebsrisiken zu minimieren. Ohne zuverlässige Drehmomentprüfung können Verschraubungsprozesse uneinheitlich und schwer kontrollierbar werden.
Es hilft dem Bediener, ein zu lockeres oder zu festes Anziehen von Schrauben und Muttern zu vermeiden. Zu lockere Schrauben und Muttern können sich im Betrieb lösen, während zu fest angezogene Bauteile unter Spannung stehen oder vorzeitig ausfallen können. Beide Probleme können zu ernsthaften Sicherheitsrisiken, Ausfallzeiten und kostspieligen Gewährleistungsansprüchen führen.
Die Drehmomentgenauigkeit ist in der Luft- und Raumfahrt sowie in der Automobilindustrie von entscheidender Bedeutung. Eine präzise Drehmomentmessung beeinflusst unmittelbar die Fahrgastsicherheit und die Zuverlässigkeit der Anlagen. Sie spielt auch eine wichtige Rolle bei Anwendungen unter extremen Bedingungen, wie beispielsweise im Schienenverkehr und in der Schifffahrt.
Im Bauwesen, in der Schwerindustrie und in der Energieerzeugung unterstützt es Ingenieure dabei, sicherzustellen, dass kritische Bauteile gemäß den korrekten Spezifikationen befestigt sind, um Sicherheit und Zuverlässigkeit zu gewährleisten. Es trägt außerdem dazu bei, das Risiko von mechanischen Ausfällen in rauen Umgebungen zu reduzieren.
Drehmomentaufnehmer unterstützen auch die Einhaltung von Konformitäts- und Rückverfolgbarkeitsanforderungen. Viele Hersteller benötigen präzise Drehmomentdaten, um Auditvorgaben, Qualitätsstandards und Prozessvalidierungsverfahren zu erfüllen. Diese aufgezeichneten Daten ermöglichen es Herstellern, das exakte Drehmoment am Montagepunkt zurückzuverfolgen. Dies hilft, die Ursache eines potenziellen Fehlers schnell zu identifizieren oder eine Dokumentation bereitzustellen, falls ein Produktproblem oder ein Rückruf untersucht werden muss.
Prozessindustrien wie die Pharma- und Lebensmittelherstellung sind ebenfalls auf die Drehmomentprüfung angewiesen. Genaue Tests und Audits der Drehmomentwerte von Verschlüssen tragen zur Sicherstellung der Produktintegrität und Verpackungskonsistenz bei.
Auswahl des richtigen Drehmomentwandlers
Bei der Auswahl des passenden Drehmomentaufnehmers müssen verschiedene Betriebsfaktoren berücksichtigt werden. Drehmomentbereich, Genauigkeitsanforderungen und Umgebungsbedingungen beeinflussen, welche Lösung die beste Leistung erbringt.
Hersteller sollten außerdem Folgendes berücksichtigen:
- Anforderungen an statische oder rotierende Messungen
- Umgebungsbedingungen für den Betrieb
- Geschwindigkeits- und Winkelmessungsbedarf
Die Zusammenarbeit mit einem erfahrenen Spezialisten für Drehmomentmessung kann Herstellern helfen, die am besten geeignete Lösung für ihre Anwendung zu finden und gleichzeitig die langfristige Zuverlässigkeit und Leistungsfähigkeit der Messung sicherzustellen.
Für weitere Informationen zu unserem Angebot an Dreh-, statischen und kundenspezifischen Drehmomentwandlern, Nehmen Sie Kontakt mit einem unserer Mitarbeiter auf.
