Das Anziehen mit dem korrekten Drehmoment ist bei der Montage unerlässlich, garantiert aber nicht immer die einwandfreie Funktion einer Schraubverbindung nach Abschluss der Produktion. Was nach dem Werkzeugstopp geschieht, kann die endgültige Festigkeit der Verbindung erheblich beeinflussen.
Beim Setzen der Bauteile können Faktoren wie Reibung, Materialrelaxation, Einbettung und normale Prozessschwankungen die Klemmkraft und das Restdrehmoment in einem Verbindungselement beeinflussen. Eine Verbindung, die während der Montage korrekt angezogen schien, kann sich im Nachhinein verändern.
Deshalb sind Drehmomentprüfungen nach der Montage ein so wichtiger Bestandteil vieler Qualitätssicherungsprozesse. Sie helfen Herstellern, die Dichtheit der Verbindungen zu überprüfen, Prozessabweichungen zu erkennen und die Gewissheit zu geben, dass die Verschraubungsvorgänge gleichmäßig und zuverlässig ablaufen.
In diesem Artikel erklären wir, was Drehmomentprüfungen nach der Montage sind, warum sie wichtig sind, wie sie durchgeführt werden sollten und warum genaue, kalibrierte Geräte für aussagekräftige Ergebnisse unerlässlich sind.
Was ist eine Drehmomentprüfung nach der Montage?

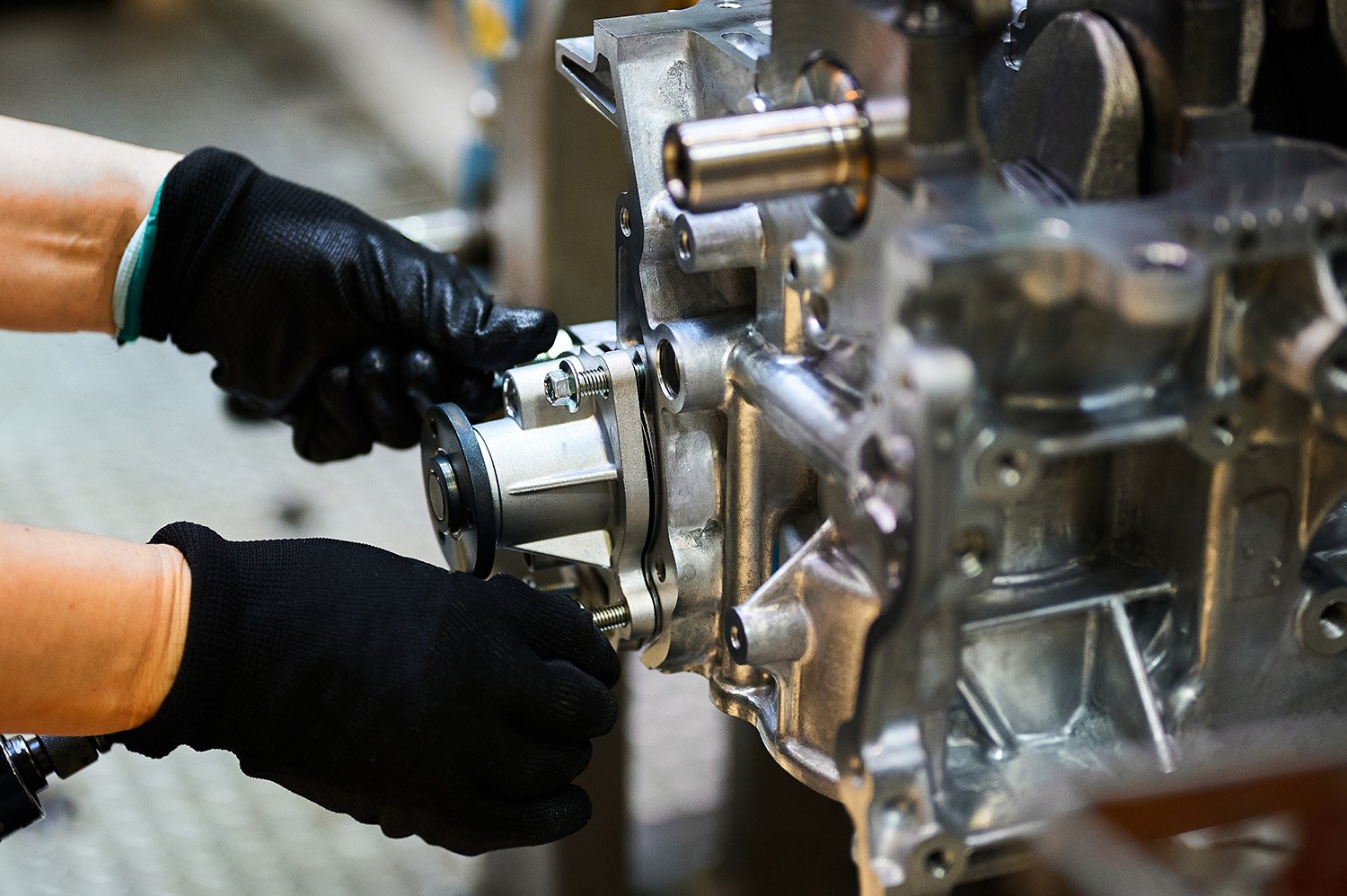

Eine Drehmomentprüfung nach der Montage ist eine Kontrollmessung, die durchgeführt wird, nachdem ein Befestigungselement angezogen und der Montagevorgang abgeschlossen ist.
Anstatt weitere Nachjustierungen vorzunehmen, dient die Prüfung dazu, den Zustand der Verbindung zu beurteilen und zu bestätigen, dass das Befestigungselement innerhalb der zulässigen Grenzen liegt. Sie bietet zusätzliche Sicherheit, dass der Montageprozess das gewünschte Ergebnis erzielt hat.
Drehmomentprüfungen nach der Montage werden häufig in Branchen eingesetzt, in denen die Qualität der Befestigungen direkten Einfluss auf Produktleistung, Zuverlässigkeit oder Sicherheit hat. Sie unterstützen zudem Qualitätsaudits, Prozessvalidierungen und die Rückverfolgbarkeit, indem sie wertvolle Daten zur Befestigungsleistung während der gesamten Produktion liefern.
Warum sind Drehmomentprüfungen nach der Montage wichtig?
Einer der häufigsten Irrtümer beim Verschrauben ist die Annahme, dass Anzugsmoment und Klemmkraft dasselbe seien. Tatsächlich ist das Drehmoment lediglich die Methode, mit der die Klemmkraft erzeugt wird, die die Bauteile zusammenhält.
Beim Anziehen wird nur ein Teil des aufgebrachten Drehmoments in Vorspannung umgewandelt. Ein Großteil geht durch Reibung im Gewinde und unter dem Schraubenkopf verloren. Da die Reibung zwischen verschiedenen Baugruppen variiert, können zwei mit dem gleichen Drehmoment angezogene Schrauben unterschiedliche Klemmkräfte erzeugen.
Die Verbindung verändert sich auch nach dem Anziehen weiter. Materialien setzen sich, Beschichtungen werden komprimiert und die Passflächen passen sich aneinander an – ein Prozess, der als Gelenkrelaxation bekannt ist. Dadurch kann die Vorspannung kurz nach der Montage abnehmen, selbst wenn ursprünglich das korrekte Anzugsdrehmoment erreicht wurde.
Ein weiterer wichtiger Aspekt ist der Unterschied zwischen Anzugsmoment und Losbrechmoment. Bei einer Drehmomentprüfung nach der Montage hängt das zum Einleiten der Bewegung erforderliche Drehmoment von Faktoren wie Reibung, Zustand der Verbindung und der verbleibenden Vorspannung ab. Daher sollte der Messwert nicht exakt dem ursprünglichen Anzugsmoment entsprechen.
Umwelteinflüsse wie Vibrationen, Temperaturschwankungen und Betriebsbelastungen können das Verhalten von Verbindungen im Laufe der Zeit ebenfalls beeinflussen.
Aus diesen Gründen sollten Drehmomentprüfungen nach der Montage nicht als einfache Bestanden/Nicht-Bestanden-Tests betrachtet werden. Vielmehr liefern sie wertvolle Erkenntnisse über die Durchführung von Verschraubungsprozessen und helfen Herstellern, Abweichungen zu erkennen, Trends zu überwachen und die Prozesssteuerung zu verbessern.
Bewährte Vorgehensweise für Drehmomentprüfungen nach der Montage
Um aussagekräftige Ergebnisse zu erzielen, ist ein einheitlicher und klar definierter Verifizierungsprozess erforderlich. Hersteller sollten Verfahren festlegen, die Folgendes spezifizieren:
- Welche Gelenke werden überprüft? z.B. sicherheitskritische Verbindungselemente
- Wann sollten Überprüfungen durchgeführt werden? z. B. unmittelbar nach der Montage oder nach einer Einwirkzeit
- Zulässige Messgrenzen z. B. ein definierter Grenzwert oberhalb oder unterhalb des Zieldrehmoments
- Abtastfrequenz z. B. 1 von 10 Verbindungen oder 100 % der sicherheitskritischen Verbindungselemente
- Dokumentationsanforderungen z. B. was aufgezeichnet wird, von wem und wo die Daten aufgezeichnet und gespeichert werden.
- Maßnahmen, die zu ergreifen sind, wenn die Ergebnisse außerhalb der Spezifikation liegen z. B. das Nachziehen der Befestigungselemente, die Quarantäne und Überprüfung der vorherigen Charge oder die Untersuchung des Prozesses selbst
Konstanz ist entscheidend. Ohne standardisierte Verfahren wird es schwierig, Ergebnisse im Zeitverlauf zu vergleichen oder tatsächliche Veränderungen der Befestigungsleistung zu erkennen.
Die eingesetzte Ausrüstung ist ebenso wichtig. Hochpräzise Drehmomentaufnehmer und Messsysteme tragen dazu bei, den Einfluss des Bedieners zu minimieren und wiederholbare, zuverlässige Ergebnisse zu liefern.
Lösungen wie die CheckStar Multi Drehmomentwandler Ermöglicht hochpräzise Drehmomentmessungen für ein breites Spektrum an Verschraubungsanwendungen. Bei Prüfungen sollte das Drehmoment stets kontrolliert und gleichmäßig aufgebracht werden, da schnelle oder ungleichmäßige Belastung die Messung beeinflussen und die Interpretation der Ergebnisse erschweren kann.
Der eigentliche Wert von Drehmomentprüfungen nach der Montage liegt nicht allein in der Messwerterfassung, sondern in der Aufzeichnung, Analyse und Auswertung der Daten. Digitale Systeme eliminieren die manuelle Arbeit, speichern die Ergebnisse automatisch und ermöglichen so eine lückenlose Dokumentation und langfristige Prozessverbesserungen.
Durch die Verwendung von Lösungen wie beispielsweise TorqueStar Pro Drehmomentdatensammler Ermöglicht es Herstellern, Befestigungsdaten effizient zu erfassen, zu analysieren und zu verwalten und gleichzeitig Qualitäts- und Rückverfolgbarkeitsanforderungen zu erfüllen.
Warum ist Kalibrierung unerlässlich?
Selbst die modernsten Drehmomentmessgeräte können nicht dauerhaft perfekt genau bleiben. Regelmäßiger Gebrauch, versehentliche Stöße, Umwelteinflüsse und normaler Verschleiß beeinträchtigen die Messgenauigkeit im Laufe der Zeit.
Weichen die Messwerte der Ausrüstung von den Spezifikationen ab, spiegeln die Ergebnisse möglicherweise nicht mehr den tatsächlichen Zustand der Verbindung wider. Dies kann zu unnötigen Untersuchungen intakter Baugruppen oder, noch gravierender, dazu führen, dass echte Befestigungsprobleme unentdeckt bleiben.
Regelmäßige Kalibrierung gewährleistet die kontinuierliche Einhaltung der spezifizierten Genauigkeit von Messgeräten durch Vergleich mit zertifizierten Referenznormalen. Sie liefert zudem die rückverfolgbare Dokumentation, die für Qualitätssicherungssysteme, Audits und die Einhaltung gesetzlicher Vorschriften erforderlich ist.
Die Kalibrierung sollte Bestandteil des Wartungsprogramms für alle Drehmomentmessgeräte sein, einschließlich Drehmomentaufnehmer, Analysatoren und Datenerfassungssysteme.
Bei Crane, unser Drehmomentkalibrierungsdienste Wir unterstützen Hersteller dabei, die Genauigkeit, Zuverlässigkeit und Rückverfolgbarkeit ihrer Drehmomentmessgeräte während ihrer gesamten Lebensdauer zu gewährleisten.
Verbesserung der Montagequalität durch Drehmomentprüfungen nach der Montage
Die Überprüfung des Anzugsmoments nach der Montage ist weit mehr als eine routinemäßige Inspektion. Konsequent durchgeführt und mit präziser Ausrüstung unterstützt, liefert sie wichtige Informationen über den Verschraubungsprozess und hilft Herstellern, Probleme zu reduzieren und die Produktqualität zu verbessern.
In Kombination mit robusten Prüfverfahren, digitaler Datenerfassung und regelmäßiger Kalibrierung werden Drehmomentprüfungen nach der Montage zu einem effektiven Instrument, um Risiken zu reduzieren, die Einhaltung von Vorschriften zu unterstützen und konsistentere Montageergebnisse zu erzielen.
Ob es um die Überwachung sicherheitskritischer Verbindungen, die Erfüllung von Kundenqualitätsanforderungen oder die Verbesserung der Prozessfähigkeit geht – Drehmomentprüfungen nach der Montage können eine wichtige Rolle bei der Stärkung der Verbindungsqualität in der gesamten Produktion spielen.
Crane bietet Drehmomentwandler, Datenerfassungssysteme und akkreditierte Kalibrierdienstleistungen, die Hersteller benötigen, um die Verschraubungsleistung zuverlässig zu überprüfen.
Wenn Sie die Genauigkeit, Konsistenz und Rückverfolgbarkeit Ihrer Drehmomentprüfungen nach der Montage verbessern möchten, Kontaktieren Sie unser Team, um die passende Lösung für Ihre Anwendung zu besprechen..
