Drehmomentschlüssel spielen neben vielen anderen Werkzeugen, die in jeder Phase des Montageprozesses zum Einsatz kommen, eine entscheidende Rolle für eine zuverlässige und qualitativ hochwertige Montage. Ob in der Automobilindustrie, der Luft- und Raumfahrt, der industriellen Produktion oder der Instandhaltung – das Anziehen mit dem richtigen Drehmoment trägt dazu bei, dass Befestigungselemente fest sitzen, Bauteile einwandfrei funktionieren und Baugruppen den Qualitätsstandards entsprechen.
Doch selbst der hochwertigste digitale Drehmomentschlüssel behält seine absolute Genauigkeit nicht ewig. Täglicher Gebrauch, versehentliches Fallenlassen, unsachgemäße Lagerung und allgemeiner Verschleiß können die Genauigkeit und Präzision des Drehmomentschlüssels beeinträchtigen. Daher sind regelmäßige Drehmomentprüfungen unerlässlich, um das Vertrauen in das Werkzeug und den Montageprozess zu erhalten.
In diesem Leitfaden erfahren Sie, warum Sie Ihre Drehmomentschlüssel prüfen sollten, wie Drehmomentschlüssel geprüft werden und welche verschiedenen Lösungen für eine genaue Drehmomentprüfung und -kontrolle zur Verfügung stehen.
Warum sollten Sie Ihre Drehmomentschlüssel testen?
Die Genauigkeit Ihrer Drehmomentmessgeräte hat direkten Einfluss auf die Qualität Ihrer Montage. Ist ein Befestigungselement nicht fest genug angezogen, kann es sich im Betrieb lösen, was zu Vibrationen, Bewegungen oder Bauteilversagen führen kann. Ein zu festes Anziehen kann ebenso schädlich sein und möglicherweise beschädigte Gewinde, verformte Bauteile oder geschwächte Befestigungselemente verursachen.
In vielen Branchen können bereits geringe Drehmomentabweichungen zu Qualitätsproblemen, Sicherheitsbedenken oder kostspieligen Nacharbeiten führen.
Die Drehmomentprüfung trägt dazu bei, dass der Drehmomentschlüssel innerhalb seines vorgesehenen Genauigkeitsbereichs bleibt, sodass die Bediener die Befestigungselemente weiterhin mit Zuversicht anziehen können.
Eine der größten Herausforderungen besteht darin, dass die Präzision von Drehmomentschlüsseln naturgemäß nachlassen kann. Dies kann durch Verschleiß mechanischer Bauteile, nachlassende Federkraft und durch regelmäßige Nutzung bedingte Abweichungen der elektronischen Sensoren von den Toleranzen verursacht werden. Wird ein Drehmomentschlüssel fallen gelassen oder einem Stoß ausgesetzt, kann sich seine Genauigkeit sofort verändern, selbst wenn keine sichtbaren Schäden vorhanden sind.
Ihr Drehmomentschlüssel mag sich bei der Benutzung noch völlig normal anfühlen, liefert aber ungenaue Drehmomentwerte. Ohne regelmäßige Überprüfung lässt sich schwer feststellen, ob das Werkzeug noch einwandfrei funktioniert.
Regelmäßige Prüfungen tragen zur Qualitätssicherung und Rückverfolgbarkeit bei und gewährleisten die Einhaltung von Vorschriften und Normen. Viele Betreiber planen Überprüfungen zwischen den regulären Kalibrierungen ein, um die Produktionslinien konsistent zu halten und die Anforderungen von Audits zu erfüllen.
Drehmomentprüfung, Verifizierung und Kalibrierung verstehen
Diese Begriffe werden oft synonym verwendet, bezeichnen aber leicht unterschiedliche Prozesse.
Drehmomentprüfung bezieht sich üblicherweise auf die Überprüfung der Leistung eines Drehmomentschlüssels anhand eines bekannten Referenzwertes.
Drehmomentüberprüfung bestätigt, ob das Werkzeug noch innerhalb seines akzeptablen Genauigkeitsbereichs arbeitet.
Kalibrierung ist ein formellerer Prozess, bei dem das Werkzeug mit zertifizierten Standards verglichen und die Ergebnisse zum Zwecke der Rückverfolgbarkeit und Konformität dokumentiert werden.
In der Praxis nutzen viele Hersteller regelmäßige interne Überprüfungen, um den Zustand der Werkzeuge zwischen den geplanten Kalibrierungen zu überwachen.
Wann sollte man einen Drehmomentschlüssel testen?
Die Testhäufigkeit hängt von der Anwendung, dem Nutzungsniveau und den internen Qualitätssicherungsverfahren ab. Es gibt jedoch mehrere Situationen, in denen eine Überprüfung dringend empfohlen wird, darunter:
- Bevor Sie es zum ersten Mal benutzen
- Nach der Kalibrierung Ihres Werkzeugs
- Nach einem Sturz oder Aufprall
- Nach intensiver oder wiederholter Anwendung
- Vor kritischen Montagearbeiten
- Im Rahmen planmäßiger Qualitätskontrollen
- Im Vorfeld von Audits oder Inspektionen
In einigen Produktionsumgebungen werden täglich oder wöchentlich kurze Kontrollprüfungen durchgeführt, um potenzielle Probleme zu erkennen, bevor sie die Montagequalität beeinträchtigen.
Wie man einen Drehmomentschlüssel testet
Eine präzise Drehmomentprüfung beginnt mit der Verwendung des richtigen Referenzgeräts. Das Prüfgerät sollte eine höhere Genauigkeit als der zu prüfende Drehmomentschlüssel aufweisen und selbst ordnungsgemäß kalibriert sein.
Die genaue Konfiguration hängt von der Anwendung, dem Drehmomentbereich und dem erforderlichen Grad an Rückverfolgbarkeit ab.
Die Testverfahren können zwar variieren, der grundlegende Ablauf umfasst jedoch in der Regel folgende Schritte:
1. Drehmomentprüfgerät bzw. -aufnehmer sichern und konfigurieren.
Bevor Sie mit dem Testen beginnen, stellen Sie sicher, dass Ihr Gerät sicher befestigt und korrekt eingerichtet ist. Eine stabile Montage trägt zu konsistenten Ergebnissen bei und minimiert den Einfluss des Bedieners auf den Test.
2. Zieldrehmoment einstellen.
Stellen Sie das Werkzeug nun auf den erforderlichen Drehmomentwert ein. Es empfiehlt sich, das Werkzeug an mehreren Punkten innerhalb des Arbeitsbereichs des Drehmomentschlüssels zu testen, um eine gleichbleibende Genauigkeit über einen weiten Messbereich hinweg sicherzustellen.
3. Die Kraft langsam und gleichmäßig ausüben.
Verwenden Sie den digitalen Drehmomentschlüssel langsam und gleichmäßig, um Stoßbelastungen zu vermeiden und genaue Drehmomentwerte zu erhalten. Wenn Sie zu schnell Kraft anwenden, erhalten Sie möglicherweise falsche Ergebnisse, was die Genauigkeit Ihres Drehmomentschlüssels beeinträchtigen kann.
4. Vergleichen Sie den Messwert.
Das verwendete Messgerät oder der Drehmomentwandler zeichnet das tatsächliche Drehmoment auf. Sobald Sie diesen Wert haben, können Sie ihn mit der Einstellung des Drehmomentschlüssels vergleichen.
5. Ergebnisse aufzeichnen
Die Erfassung von Drehmomentdaten unterstützt die Rückverfolgbarkeit, die Prüfung und die Qualitätsdokumentation. Digitale Systeme können diesen Prozess erheblich vereinfachen, indem sie Messwerte und Testergebnisse automatisch speichern.
Drehmomentprüfgeräte zur routinemäßigen Überprüfung

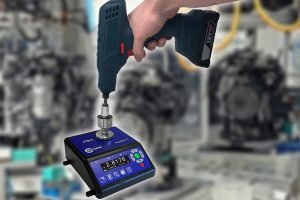

Spezielle Drehmomentprüfgeräte bieten eine schnelle und wiederholbare Möglichkeit, zu überprüfen, ob ein Drehmomentschlüssel innerhalb der Toleranzwerte bleibt.
Crane Electronics bietet verschiedene Drehmomentprüflösungen an, die für Fertigungs- und Qualitätskontrollumgebungen entwickelt wurden, darunter die ReadStar TT, Wrenchmate und WM10K Drehmoment Tester.
Diese Systeme können zur Prüfung und Verifizierung sowohl manueller als auch digitaler Drehmomentschlüssel eingesetzt werden und unterstützen gleichzeitig routinemäßige Werkstattprüfungen, Produktionsqualitätsprozesse und Audits von Montagewerkzeugen.
Tragbare Lösungen wie die Wrenchmate und ReadStar TT eignen sich gut für regelmäßige Kontrollprüfungen in der Produktion und Qualitätskontrolle, während Systeme mit höherer Kapazität wie die WM10K Unterstützung von Anwendungen mit höherem Drehmoment.
Verwendung von Wandlern und Datenerfassungssystemen
Für anspruchsvollere Verifizierungs- und Prüfanwendungen kombinieren Hersteller häufig Drehmomentwandler mit einem digitalen Datenerfassungssystem, um genaue, nachvollziehbare und reproduzierbare Ergebnisse zu erzielen.
Rotierende Drehmomentwandler Sie sind für die dynamische Drehmomentmessung ausgelegt und in einem breiten Leistungsspektrum erhältlich. Lösungen wie die CheckStar und CheckStar Multi Sie eignen sich für anspruchsvolle Produktionsumgebungen und eine breite Palette von Montagewerkzeugen und bieten dabei höchste Genauigkeit. Einige Drehgebersysteme umfassen zudem eine integrierte Drehzahl- und Winkelmessung und ermöglichen so ein umfassenderes Bild der Befestigungsleistung.

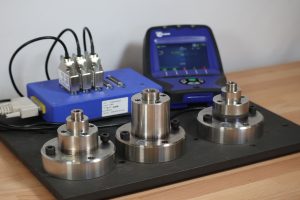

Statische Drehmomentaufnehmer Sie eignen sich ideal für stationäre Verifizierungs- und kontrollierte Prüfanwendungen. Erhältlich in einer Vielzahl von Konfigurationen und Drehmomentkapazitäten, ermöglichen sie konsistente und wiederholbare Drehmomentmessungen für verschiedene Werkzeugtypen.
In Kombination mit einem Drehmomentdatensammler so wie ein TorqueStarSowohl Dreh- als auch statische Messumformer unterstützen detaillierte Drehmomentprüfungen, digitale Datenerfassung und nachvollziehbare Berichterstattung und liefern so den Produktions- und Qualitätsteams die Dokumentation, die sie benötigen, um interne Standards und externe Prüfungsanforderungen zu erfüllen.
Fortgeschrittenere Testaufbauten können diese Funktionalität auch auf motorbetriebene Montagegeräte und andere in Fertigungsumgebungen verwendete Handwerkzeuge ausdehnen.
Möchten Sie die Drehmomentgenauigkeit und Rückverfolgbarkeit in Ihrem Montageprozess verbessern?
Ob Sie nun mit einem tragbaren Drehmomentprüfgerät schnelle, tägliche Kontrollen an einem Drehmomentschlüssel durchführen oder detaillierte Prüfungen mit Messumformern und Datenerfassungssystemen vornehmen – die regelmäßige Drehmomentprüfung ist ein wichtiger Bestandteil der Sicherstellung der Montagequalität. Die Wahl der richtigen Lösung für Ihre Umgebung trägt dazu bei, dass Ihre Werkzeuge präzise bleiben, Ihre Prozesse konsistent sind und Ihre Dokumentation den erforderlichen Normen entspricht.
Erfahren Sie, wie Crane Electronics Ihnen helfen kann. Entdecken Sie das Produktsortiment von Crane. Drehmomentprüfgeräte, Wandler und digitale Datensammler Entwickelt für präzise und nachvollziehbare Prüfungen von Montagewerkzeugen.
