Das in Banbury (Oxfordshire) ansässige Unternehmen CES Europe Ltd, ein Spezialist für die Lieferung von Boxengassenausrüstung an die Motorsportbranche, benötigte eine neue Leistungstestlösung für seine Serie luftbetriebener Boxengassenwerkzeuge – insbesondere für sein breites Angebot an Schlagschraubern.
CES ist einer der führenden Anbieter von Boxengassenausrüstung im Land und verfügt über ein komplettes Sortiment an neuen und wiederaufbereiteten Radpistolen, allen erforderlichen Ersatzteilen sowie ein umfangreiches Sortiment an Luftzylindern, Trolleys, Luftkupplungen und Portalbaugruppen .
Die Werkzeuge und Geräte von CES werden an eine Vielzahl von Rennteams auf der ganzen Welt im Motorsport wie Rallyesport, Tourenwagen und sogar Formel 1 geliefert. In diesen Sportarten sind Geschwindigkeit und Genauigkeit in der Boxengasse absolut entscheidend, um sich einen Wettbewerbsvorteil zu verschaffen . Teams müssen nach jeder Möglichkeit suchen, ihre Leistung gegenüber ihren Konkurrenten zu verbessern.
Für seine neue Lösung zum Testen der Werkzeugleistung wollte CES seinen Kunden nachweisen können, dass ihre Schlagschrauber innerhalb eines vorgegebenen Zeitraums ein bestimmtes Drehmomentniveau erreichen können, und dem Kunden ein Kurvendiagramm (Drehmoment vs. Zeit) zur Verfügung stellen ), um diese Ergebnisse zu untermauern. Letztendlich wollte CES seinen Kunden zeigen, wie schnell ihre Werkzeuge das erforderliche Anzugsdrehmoment für Radmuttern erreichen können, und zwar unter den realistischsten Befestigungsbedingungen für die Boxengassenumgebung.
Crane Electronics wurde gebeten, eine Lösung bereitzustellen, die alle Anforderungen erfüllen und die Bedingungen der Befestigungselemente so genau wie möglich nachbilden und gleichzeitig die wichtigen Daten messen, anzeigen und aufzeichnen kann.
Wir haben eng mit dem Geschäftsführer von CES Europe, Tony Giles, sowie den Servicetechnikern zusammengearbeitet, die ihr Sortiment an Radpistolen regelmäßig testen und warten. Unser Ziel war es, ihre vollständigen Anforderungen zu skizzieren und unsere endgültige Lösung vorzuschlagen.
Wir haben eine Lösung vorgeschlagen, die aus einer Testeinheit bestand, die unsere Serie statischer Hochdrehmomentwandler und Verbindungssätze für die Werkzeugprüfung sowie einen Datensammler und unterstützende Software für die Gesamtmessung, die Anzeige von Drehmomentverläufen und die Aufzeichnung der Daten umfasst.

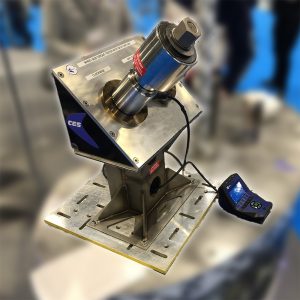

Die eigenständige Testeinheit bestand aus zwei verbesserten stationären Wandlern. Diese wurden von unseren stationären Standardwandlern aufgerüstet, um die extremen Vibrationen zu bewältigen, die die Schlagwerkzeuge während der Testdurchführung übertragen würden. Die Wandler wurden dann jeweils mit unseren führenden Verbindungssätzen versehen: einer in einer linken Position und der andere in einer rechten Position. Dies würde dem Kunden die Möglichkeit geben, seine Schlagradpistolen in verschiedenen Richtungen zu testen: ein entscheidendes Element in der Boxengassenumgebung, da zum Anziehen und Lösen auf beiden Seiten des Autos unterschiedliche Richtungswerkzeuge erforderlich sind.
Anschließend wurde die Testeinheit mit unserem führenden Datensammler TorqueStar Pro verbunden, der die Testabläufe in Echtzeit anzeigte und aufzeichnete. Die Drehmomentsoftware OMS Lite von Crane wurde auf dem Computersystem von CES installiert, um die während des Einsatzes aufgezeichneten kritischen Daten übertragen zu können. Uns war bewusst, dass die Endbenutzer von CES auch die Erstellung von Drehmomentaufzeichnungen und -berichten benötigen würden, daher haben wir das Berichtsmodul der Software modifiziert und angepasst, um es an die Anforderungen des Kunden anzupassen.
Nach Abschluss des Projekts und der Testeinheit zeigte die Analyse, dass wir eine Lösung bereitstellen konnten, mit der 500 Nm in nur 0.7 Sekunden gemessen werden konnten; extrem schnelle Ergebnisse für ein so hohes Drehmomentniveau. Wir wussten, dass dies für den Kunden von entscheidender Bedeutung sein würde – nachweisen zu können, dass seine Werkzeuge ihre maximale Leistung erbringen –, aber es war genauso wichtig für ihre Kunden, da es ihnen ermöglichen würde, jeden möglichen Sekundenbruchteil zu nutzen.
CES Europe Ltd war sehr zufrieden mit der Gesamtlösung, die es ihnen ermöglichte, ihren Kunden aus der Motorsportbranche die Effizienz und Genauigkeit ihrer Schlagradpistolen physisch zu demonstrieren. CES war mit der Lösung so zufrieden, dass sie sie zusammen mit ihrer breiten Palette an Boxenausrüstung auf der Autosport International Exhibition im NEC in Birmingham ausstellten und so die Leistung ihrer Werkzeuge persönlich demonstrieren konnten.
John Jones, Vertriebsleiter Großbritannien von Crane Electronics Ltd, der das Projekt gemeinsam mit CES umgesetzt hat, kommentierte:
„CES hat uns gebeten, an diesem Projekt zu arbeiten, und wir waren wirklich begeistert, ihnen dabei helfen zu können, die Geschwindigkeit und Genauigkeit ihrer Boxengassen-Tools unter Beweis zu stellen. In der Motorsportbranche wissen wir, dass das Timing einer der kritischsten Aspekte im Wettbewerb ist, und in der Boxengasse ist dies sogar noch wichtiger.
Die Leistung von Befestigungswerkzeugen hängt stark von den Bedingungen des tatsächlichen Befestigungselements ab, an dem sie verwendet werden. Unsere Lösung ermöglichte es CES, die Radmutterverbindungen nachzubilden und die hohe Genauigkeit und Geschwindigkeit seiner Radschrauber zu demonstrieren und zu beweisen. Es hat uns sehr gefreut, ihnen dabei helfen zu können.“
